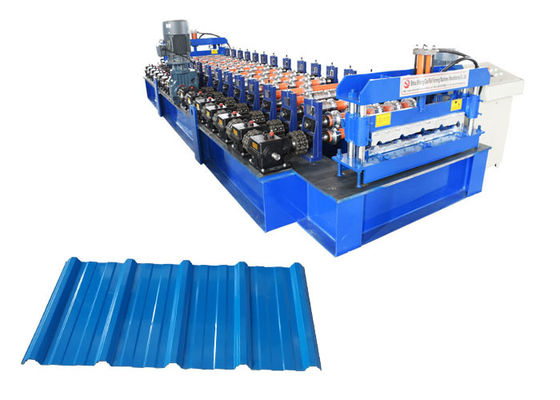

Máquinas de moldagem de rolos de chapas de telhado de aço corrugado e trapezoidal de cor hidráulica
1Características da máquina de telhado de telhas vidradas
Os componentes da máquina de moldagem de rolos de telhado de telhas vidradas incluem: descoilador, corpo da máquina de moldagem de rolos, corte hidráulico, sistema de controle PLC, motor principal, estação de bombagem, mesa de recepção.Características do equipamento: máquina de moldagem de rolos de telhado de azulejos vidrados adota um software de controlo automático avançado, máquina de porta de obturador realiza a gestão de informações de produção,e todo o sistema de controlo automático da máquina adota uma rede altamente integrada, o que torna o sistema de automação mais superior.
2Resumo da nossa companhia.
A nossa empresa é profissional no fabrico de máquinas de moldagem de rolos de telhado, fabricamos e fornecemos várias máquinas de moldagem a frio na China,como a máquina de formação de rolos de folhas de telhado trapezoidal , máquina de moldagem de rolos de telhados corrugados, máquina de moldagem de rolos de telhas vidradas e máquina de moldagem de rolos de folhas de telhado de camada dupla, máquina de moldagem de rolos de tampa, etc.,A nossa máquina exporta para todo o mundo como a Índia..África do Sul.Paquistão.Brasil.Mulheres e assim por diante.Também podemos fazer outra máquina de formação de rolos de chapa de telhado de metal como sua exigência , satisfazer as suas necessidades, o nosso objectivo da empresa: reputação em primeiro lugar, o cliente em primeiro lugar.
3. Especificação da máquina de moldagem de rolos
| Artigo n.o |
Nome do item |
Especificações |
| 1 |
Largura do material de alimentação |
De acordo com as necessidades |
| 2 |
Espessura do material de alimentação |
0Folha de bobina de 0,3 a 0,8 mm |
| 3 |
Estação de rolamento |
11 estações |
| 4 |
Diâmetro do eixo |
70 mm |
| 5 |
Produtividade |
30-35 m/min |
| 6 |
Materiais para rolos |
45# com cromo de 0,05 mm |
| 7 |
Material do eixo |
45# com cromo de 0,05 mm |
| 8 |
Peso |
6.5 toneladas |
| 9 |
comprimento |
6.5 m |
| 10 |
Voltagem |
380 V 50 Hz 3 fases |
| 11 |
Controle |
PLC |
| 12 |
Decoiler |
5 toneladas |
| 13 |
Motor |
7.5 kw |
| 14 |
Direção de condução |
Transmissão em cadeia |
| 15 |
Tamanho da cadeia |
1 polegada |
| 16 |
Sistema de corte |
Máquinas de corte hidráulico |
4. Mais informações sobre a máquina de moldagem de rolos
(1) Rebocador hidráulico
Un-power: descolar manual; Max. Capacidade: 7T
Traje para o diâmetro interno da bobina: 508mm, bobina adequada Max. diâmetro de saída: 1000mm
A força manual expande a superfície interna da bobina.
(2) Corte hidráulico
1) Adota post de corte, Parar para cortar;
2) O material da lâmina de corte é Cr12 com tratamento de apagamento.
3) Adota um quadro soldado para uma boa rigidez.
4) O quadro de corte foi tratado termicamente para evitar a deformação do produto final.
5) A potência de corte é fornecida por estação hidráulica.
6) O produto final pode ser cortado de acordo com o comprimento definido no controlador PLC e o comprimento é automaticamente medido pelo codificador.máquina vai parar para cortar o produto automaticamenteTerminando esta ação, a máquina voltará a funcionar continuamente.
(3) Estação hidráulica
1) Fornece energia para o cortador hidráulico.
2) Todos os acessórios hidráulicos são todos produtos de marca chinesa famosa uso.
4) Potência do motor hidráulico: 3 kW
(4) Sistema de controlo PLC
1) Este sistema usa Delta PLC para controlar todas as ações de trabalho. A quantidade de produção e o comprimento de cada peça serão medidos automaticamente. É conveniente controlar a máquina de formação de rolos.
2) Conversor Delta ajusta a tecnologia de velocidade, realizar a produção automática.
3) A tela de texto é inserida e os dados de trabalho cancelados.
4) Sistema de interface homem-máquina amigável pode ser definido em lotes para a peça de trabalho, comprimento, quantidade, etc.
5) Contagem do codificador, tendo função de contagem e de medição de comprimento.
6) Tensão de potência adequada: 380V/50HZ/3Fase (pode ser concebida de acordo com as exigências do comprador)

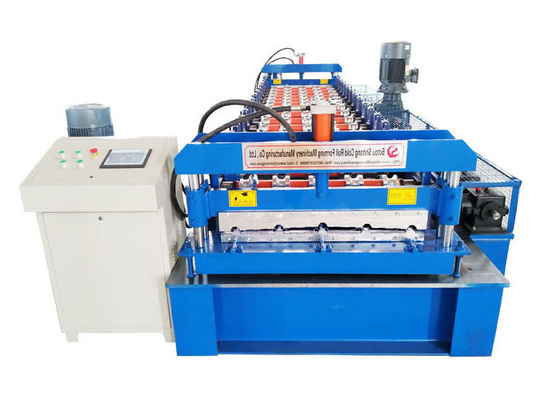

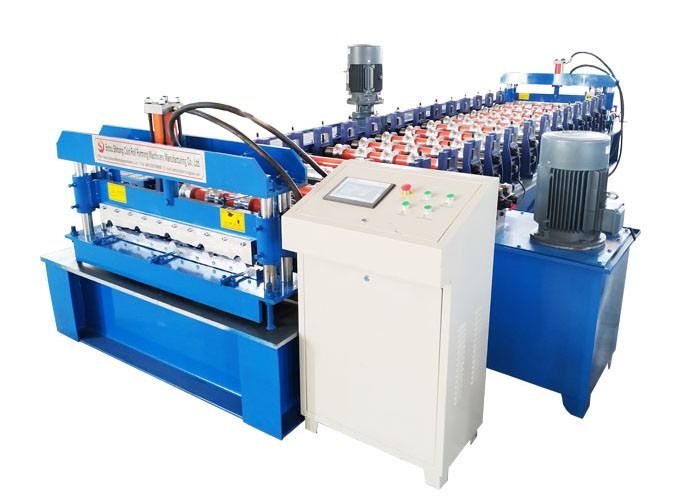

5Imagem da máquina para referência
